ZU07LA 直通型真空发生器
ZU07LA 直通型真空发生器

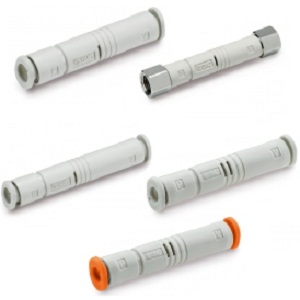

直线型真空发生器 ZU□A
・体积小、重量轻。
外形尺寸：ø10.4、重量：3.9g、全长：52mm
・通口连接口径
ø6快换管接头、Rc1/8内螺纹。
・到达真空压力(kPa)
S型：-90。
L型：-48。
●小型·轻量
外型尺寸：Φ10.4，重量：3.9g，全长：52mm
●通口连接口径
Φ4，Φ6快换接头，Rc1/8内螺纹，Φ5/32″
●可达到的真空压力(kPa)
S型：-90
L型：-48
外型尺寸：Φ10.4，重量：3.9g，全长：52mm
●通口连接口径
Φ4，Φ6快换接头，Rc1/8内螺纹，Φ5/32″
●可达到的真空压力(kPa)
S型：-90
L型：-48
| 字段描述 | 字段取值 | ZU07LA 取值描述 |
|---|---|---|
| 喷嘴直径 | 07 | 0.7mm |
| 最高真空压力 | L | −40 kPa(ZU03)/－40kPa(ZU04)/−48 kPa(ZU05)/−48 kPa(ZU07) |
| 通口接管口径 | – | Φ4快换接头(ZU03/04)/Φ6快换接头((ZU05/07) |
ZU07LA 其他特性
| 字段描述 | 取值描述 |
|---|---|
| 系列 | ZU |
| 使用温度范围 | -5～50℃ |
| 使用流体 | 空气 |
| 适合管子材质 | FEP / PFA / 尼龙 / 软尼龙 / 聚氨酯 |
| 标准供给压力 | 0.35 / 0.45 MPa |
| 系列 | 喷嘴径 (mm) |
最大吸入流量 ［L/min(ANR)] S型 |
最大吸入流量 ［L/min(ANR)] L型 |
空气消耗量 ［L/min(ANR)] |
适合吸盘 (mm) |
|---|---|---|---|---|---|
| ZU03SA | 0.3 | 1.8 | ― | 3.7 | 2〜8 |
| ZU04SA | 0.4 | 3.2 | ― | 7.4 | 2〜10 |
| ZU05□A | 0.5 | 7 | 13 | 14 | 2〜13 |
| ZU07□A | 0.7 | 11 | 16 | 28 | 2〜20 |
Linear vacuum generator ZU □ A
Small size and light weight.
Overall dimensions: ø 10.4, weight: 3.9g, total length: 52mm
・ Port connection diameter
6 quick change pipe joint, Rc1/8 internal thread.
・ Vacuum pressure reached (kPa)
S-type: -90.
L-type: -48.
