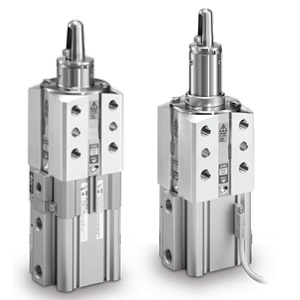

CKQGDA50-178RBHSZ-P4DWL SMC ：销钉夹紧气缸，工业自动化的精密定位专家

在现代工业自动化领域，尤其是对于需要精确夹紧和定位的应用，SMC的C(L)KQG□系列销钉夹紧气缸提供了卓越的性能和可靠性。CKQGDA50-178RBHSZ-P4DWL型号以其强大的功能和灵活性，满足了多样化的工业需求。

产品特点

• 同时定位与夹紧：CKQGDA50-178RBHSZ-P4DWL型号能够实现同时定位和夹紧，显著提高了工作效率和操作的精确性。
• 适应多种工件形状：该型号气缸对应55种导销，能够适应多种工件形状，实现精准定位。
• 多种阀体形状：提供4种阀体形状，可以根据不同的设置条件选择合适的阀体，增强了气缸的适应性和灵活性。
• 可调节夹紧位置高度：用户可以根据工件夹紧位置的需求，选择不同的夹紧位置高度，提供了HIGH型（90mm）等多种选择，使得气缸能够适应不同的工作场景。
• 耐强磁场磁性开关：品种G代表带耐强磁场磁性开关的内置标准磁石型，提供了强大的磁力，确保夹紧的可靠性。

技术规格

• 缸径与行程：缸径为50mm，气缸行程为17.8mm，提供了强大的夹紧力和稳定性。
• 公称压力：10 MPa，提供了稳定的工作压力。
• 最低动作压力：0.05 MPa，确保了在低压力下也能正常工作。
• 最高使用压力：1.0 MPa，与公称压力一致，保证了使用的安全和可靠性。
• 保证耐压力：15 MPa，远超过最高允许压力，确保了在高压环境下的可靠性和耐用性。
• 环境温度及使用流体温度：-10～60℃，使其能够在多变的工作环境中稳定运行。
• 使用活塞速度：50～500 mm/s，满足了快速响应的需求。

应用场景

CKQGDA50-178RBHSZ-P4DWL销钉夹紧气缸适用于多种工业自动化场景，包括但不限于：

• 精密机械加工：由于其高精度控制和稳定的夹紧力输出，非常适合用于精密机械加工。
• 自动化装配线：紧凑的设计和快速响应速度使其成为自动化装配线的理想选择。
• 物料搬运：强大的夹紧力和高耐压性能使其能够胜任物料搬运等重载任务。

结论

SMC的CKQGDA50-178RBHSZ-P4DWL销钉夹紧气缸以其轻量化设计、紧凑尺寸、耐强磁场磁性开关兼容性和高性能，成为了工业自动化领域中的高性能选择。这款产品不仅提高了系统的稳定性和响应速度，还降低了维护成本，是现代工业自动化的理想选择。
