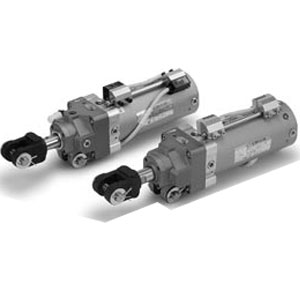

CLK2GB63-100YA-B-P4DWSE SMC :带杆夹紧气缸的创新设计与强大性能
在工业自动化领域,夹紧气缸的性能和可靠性对于生产效率和质量控制至关重要。SMC的CLK2GB63-100YA-B-P4DWSE带杆夹紧气缸凭借其独特的设计和卓越的性能,成为了众多工业应用中的理想选择。

产品特点
单向锁功能
CLK2GB63-100YA-B-P4DWSE气缸具备单向锁功能,能够在气源压力下降或残压排放时保持夹紧或非夹紧状态。这一特性确保了在突发情况下,工件不会因气压变化而松动,从而保障了操作的安全性和稳定性。
内置缓冲阀与优化设计
通过内置缓冲阀和插头设计,该气缸有效减少了缸盖上的凸出部分,提高了作业性能。这种设计不仅减少了空间占用,还提升了操作的流畅性和可靠性。
耐强磁场磁性开关
该型号配备了耐强磁场磁性开关P4DWSE,提供2色显示,无触点设计,导线带M12-4针前置插头,带指示灯,适用于DC24V电压系统。这种磁性开关能够在强磁场环境下稳定运行,确保夹紧状态的准确反馈。
灵活的安装与配置
- 双肘接头设计:杆端安装件采用双肘接头,带M6螺孔,方便与其他组件连接。
- 锁紧方向可调:锁紧方向为后退时锁(B),可根据应用需求调整。
- 多种安装选项:通口位置在上方,旁路配管位置在左侧,开关安装杆位置可选上或无。
强大的夹紧力与性能
- 缸径与行程:缸径为63mm,行程为100mm,能够提供强大的夹紧力。
- 理论推力:在0.3 MPa至0.6 MPa的使用压力下,理论推力范围为840N至1870N。
- 保持力:最大保持力达到1559N,确保工件在夹紧状态下不会松动。
技术参数
- 使用流体:空气。
- 最高使用压力:1.0 MPa。
- 最低使用压力:0.2 MPa。
- 环境温度:-10℃至60℃。
- 动作方式:单杆双作用。
- 速度范围:50至500 mm/s。
- 缓冲形式:无杆侧带缓冲。
- 安装方式:双耳环型,耳环宽19.5mm。
应用场景
CLK2GB63-100YA-B-P4DWSE气缸适用于多种工业自动化场景,包括但不限于:
- 自动化装配线:其紧凑的设计和强大的夹紧力使其成为工件固定和夹紧的理想选择。
- 焊接机器人:耐强磁场磁性开关和防火花溅射构造使其在焊接过程中表现出色。
- 物料搬运系统:双作用和强大的夹紧力使其能够胜任物料的搬运和定位任务。
结论
SMC的CLK2GB63-100YA-B-P4DWSE带杆夹紧气缸以其创新的设计、强大的性能和高度的灵活性,成为了工业自动化领域的高性能选择。这款产品不仅提高了系统的稳定性和响应速度,还降低了维护成本,是现代工业自动化的理想选择。
