MGF40TF-5 SMC :紧凑型导向台式气缸的高效解决方案

在现代工业自动化领域,对于空间紧凑且对负载能力有较高要求的应用场景,气缸的选择至关重要。SMC的MGF40TF-5导向台式气缸凭借其高度紧凑的设计和卓越的耐偏心负载能力,成为理想的气动元件

MGF40TF-5 SMC :紧凑型导向台式气缸的高效解决方案

产品概述

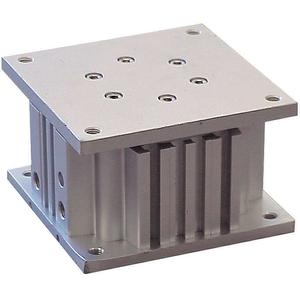

MGF40TF-5是SMC MGF系列中的一款紧凑型导向台式气缸,专为需要高精度直线运动和高负载能力的应用而设计。该型号具有40mm的缸径和5mm的行程,能够满足短行程、高精度的自动化需求。

核心特性

  1. 高度紧凑型设计:MGF40TF-5采用低矮的外形设计,有效节省安装空间,特别适合空间受限的应用场景。
  2. 卓越的耐偏心负载能力:通过粗导杆设计,该气缸能够承受较大的偏心负载,确保在复杂工况下的稳定性和可靠性。
  3. 双作用气缸:MGF40TF-5采用双作用设计,能够实现快速且精确的双向运动。
  4. 内置磁环:虽然该型号未配备磁性开关,但内置磁环为后续扩展提供了便利。
  5. 两侧垫缓冲:配备两侧垫缓冲,有效减少冲击和噪音,延长气缸的使用寿命。

技术规格

  • 缸径:40mm。
  • 行程:5mm。
  • 通口螺纹:G。
  • 配管口径:1/8英寸。
  • 适用流体:空气。
  • 最低使用压力:0.1 MPa。
  • 最高使用压力:1.0 MPa。
  • 保证耐压力:1.5 MPa。
  • 使用温度范围:-10℃至60℃。
  • 活塞速度范围:20~200 mm/s。
  • 理论推力
    • IN:在0.2 MPa压力下为153 N,1.0 MPa压力下为765 N。
    • OUT:在0.2 MPa压力下为251 N,1.0 MPa压力下为1256 N。

应用场景

MGF40TF-5适用于多种工业自动化场景,包括但不限于:

  • 自动化装配线:用于物料搬运和定位。
  • 精密机械:如机械手臂和输送系统。
  • 洁净室环境:其紧凑设计和无给油特性使其适合在洁净环境中使用。

市场定位

SMC的MGF40TF-5以其卓越的性能和紧凑设计,在工业自动化市场中占据重要地位。它不仅满足了对空间和精度的双重需求,还通过其高耐偏心负载能力,确保了设备的稳定性和可靠性。

总之,MGF40TF-5是SMC MGF系列中的一款高性能导向台式气缸,凭借其紧凑的尺寸、强大的负载能力和精确的导向性能,成为工业自动化领域中理想的气动执行组件。
